一、静态路由用法简介

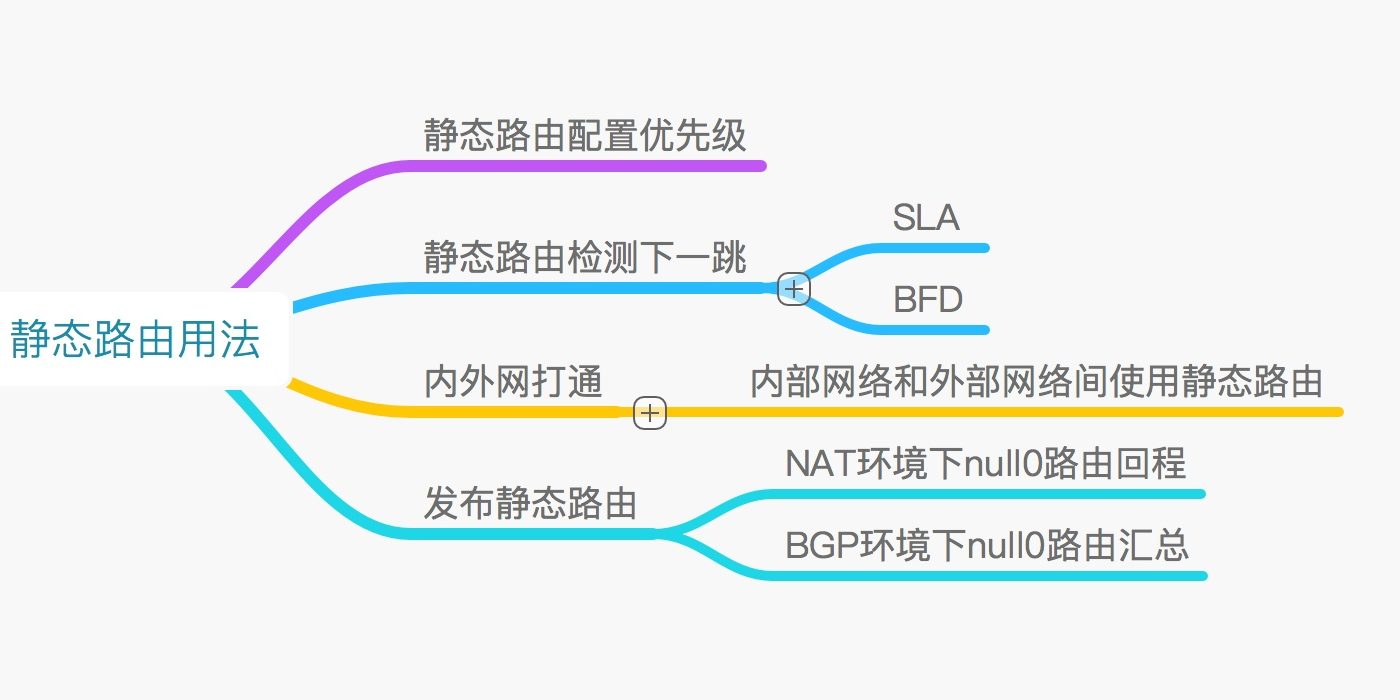

静态路由的用法使用
1)静态路由优先级方式进行选路,静态路由搭配动态路由进行选路。
2)静态路由搭配SLA检测链路。
3)静态路由打通内外网。
4)静态路由发布路由。
静态路由在现网中看视简单,但是使用却很灵活,可以结合以上几种方式进行使用。
1.1静态路由优先级选路(动态路由结合)
在一个小型的网络中使用静态路由很常见,当网络慢慢变大,变复杂之后静态路由很多时候需要进行选路。常用静态优先级(管理性距离)选路方式。

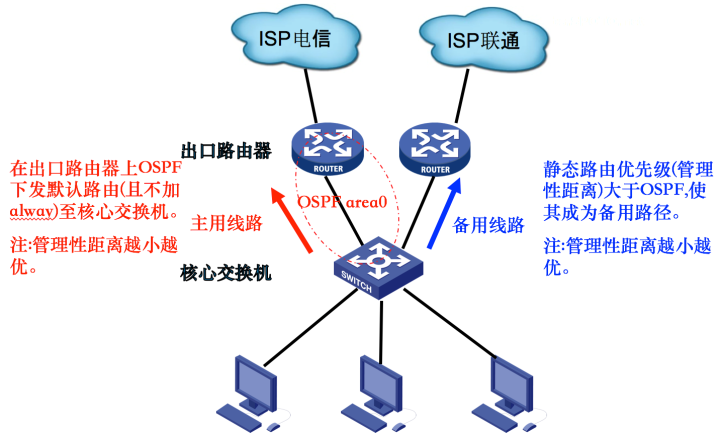

网络分为两条线路,一条主用线路,一条备用线路进行。
主用线路:使用OSPF下发默认路由到核心交换机(优先级思科默认为110)。
备用线路:核心设备上配置默认路由指向备用线路,且优先级为120。
1.1.1正常情况下:
在电信线路正常的情况下,核心交换机设备选择OSPF下发的默认路由,因为OSPF的优先级小于静态路由(优先级越小越优秀)。
1.1.2故障情况下:
在电信线路故障的情况下,电信出口路由器默认路由不加表(路由表),这时候OSPF不下发默认路由至核心交换机(OSPF不加alway情况下),这时核心交换机只有指向备用线路的静态路由,这时核心交换机切换至备用线路。
1.1.3故障恢复:
在故障恢复之后,电信线路出口设备默认路由加表(路由表),这时候OSPF在路由表中查到默认路由,OSPF将默认路由下发至核心交换机,核心交换机接收到OSPF传递的默认路由为110(思科设备的时候),因为OSPF的默认路由优先级110小于默认路由优先级120,这时核心交换机选择OSPF的默认路由电信线路。
1.1.4小结:
在电信线路出现故障的时候自动切换到联通线路,当故障消失之后自动切换回联通线路,可以做到无人值守切换。
真的能做到完全的自动切换吗?如果只是停留在纯理论阶段,已经做的很好了,但现实总是有很多无法预料问题。想象总是美好的,但是现实是残酷的。
下一个文章讲到SLA进行链路检测,可以完美的解决运营商网络无法检测问题。
未完待续
