我们接下来要讲下经常遇见的MTU值问题。后文有ping、icmp、mtu、mss介绍内容大家可看看。
遇到MTU的问题是怎样的？小的数据包能够通过，大的数据包过不去。比如用正常的ping能通，端口也能过，就是某些应用过不去，这时候可以考虑是不是MTU值的问题。如何测试是不是MTU值问题呢？
一、测试分析
测试拓扑：
R1和R3的MTU值为1500（网络设备默认MTU值）。
将R2的F0/0、F0/1接口的MTU值配置为500。
1）R1发送至R3的数据包为100bytes，其中数据为100-20=80bytes，R2不会对数据包进行切片。
2）R1发送至R3的数据包为1500bytes，且能进行切片，R1设备发送数据为1500-20=1480bytes，R2发送出去时对数据包切片，其中数据的长度为1500-20=1480bytes，因为F0/1接口MTU为1500，所以每个数据切片大小为480、480、480、40。每个切片加上IP包头为500、500、500、60。这时候是能够进行切片的情况，如果发送的数据包是不能切片的，那R2将数据包丢弃。
3）R1发送至R3的数据包为1500bytes，且不能进行切片，这时候数据包将会在R2上丢包。
二、wireshark抓包分析MTU值对数据的影响

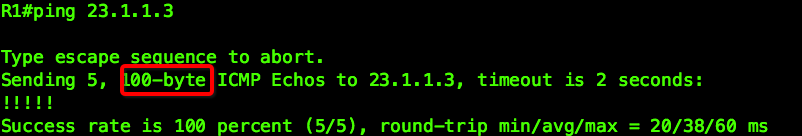

1）ping默认为100bytes，且允许切片（实际包大小为100-20=80bytes）

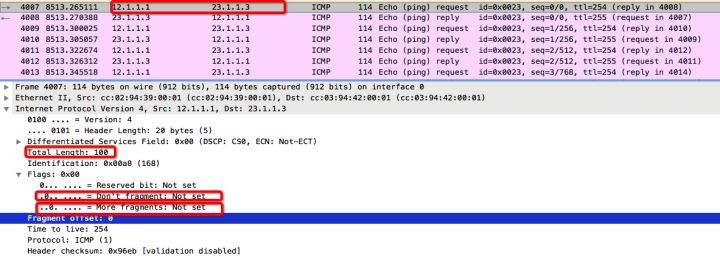

wireshark抓包分析：
Total Length：100，总长度为100（IP头部+数据）
Don’t fragment：Not set，数据包可以切片
More fragment：Not set，是否有后续的包（能切片才有用）
2）将ping设置为1500bytes ，且允许切片（实际包大小为 1500-20=1480bytes）

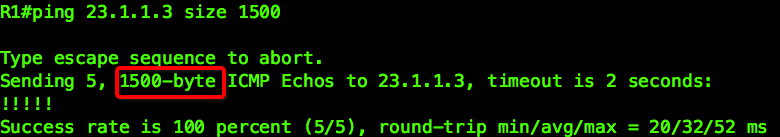

ping 23.1.1.3 size 1500

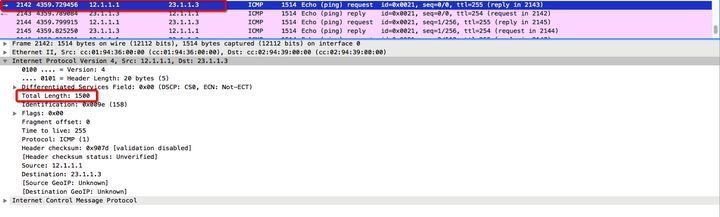

wireshark抓包：R1和R2线路（R1发送R2的1500数据包（IP头部+数据），数据为1480，且不进行切片）。

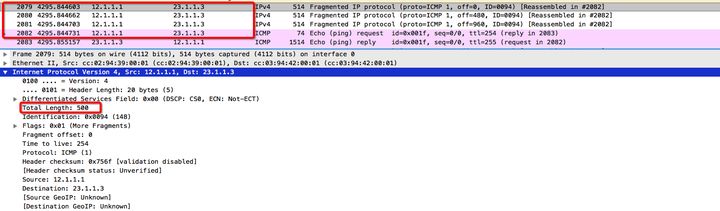

wireshark抓包：R2和R3线路如下（R2发送R3的1500数据包，切片为4份。数据包为500+500+500+60，数据为480+480+480+40=1480）。
序列号2079~2082为分片
2079:500-IP头部（20）=480
2080:500-IP头部（20）=480
2081:500-IP头部（20）=480
2082:60-IP头部（20）=40
3）将ping设置为1500bytes ，且不允许切片（实际包大小为 1500-20=1480bytes）

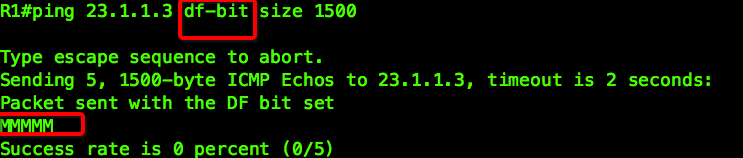

ping 23.1.1.3 df-bit size 1500
ping上bf-bit代表不允许切片。
ping的M代表因为不能分段发送失败，

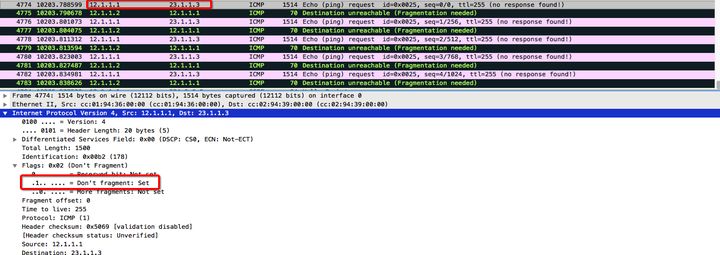

wireshark抓包：R1和R2线路（抓包显示Don’t fragment：set，代表不能切片。1500的包在R2上直接丢弃。）。
通过以上测试就可知道网络MTU多大。
二、知识点介绍
1）IP头部20bytes

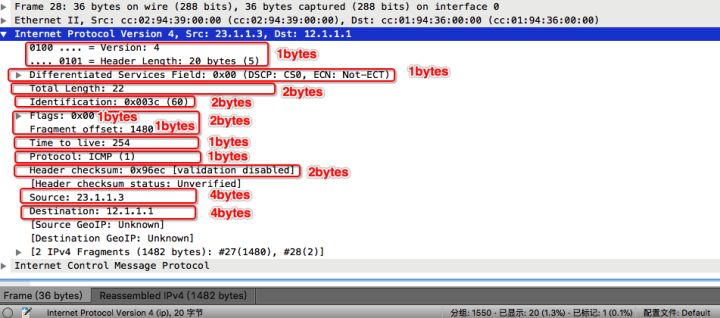

IP头部20bytes如下
2、PING
1）什么是PING
PING (Packet Internet Groper)，因特网包探索器。
其目的就是让我们能够检测网路的连线状况﹐也能确保连线的准确性ping (Packet Internet Groper)，因特网包探索器，我们主要用它来测试连通性，比如现在上不了网，多数情况下会使用ping测试下，而且ping工具可以支持windows、mac、linux、网络设备等。
2）ICMP是什么？
ICMP是（Internet Control Message Protocol）Internet控制报文协议。
我们使用的ping调用的就是icmp协议，ping是一个应用工具而已。打个比方，我们打开IE浏览器访问网站，这时候是IE浏览器调用http协议，也可以使用火狐、Google、360、搜狗等浏览器调用http协议。ping好比浏览器，icmp好比http。

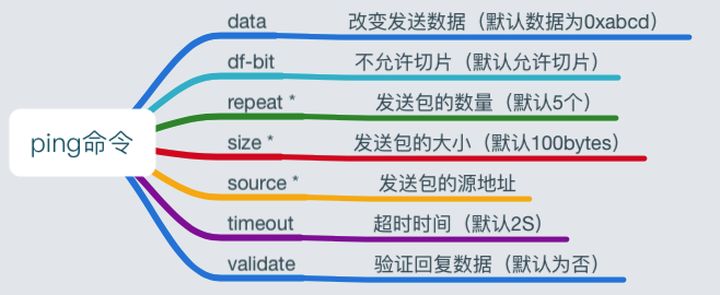

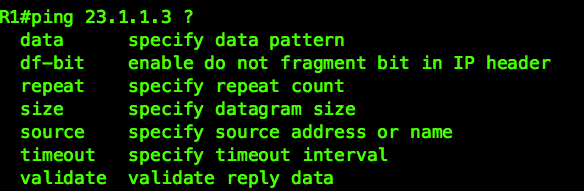

3）ping命令
data：改变发送数据（默认数据为0xabcd）
df-bit：不允许切片（默认允许切片）
repeat *：发送包的数量（默认5个）
size *：发送包的大小（默认100bytes）
source *：发送包的源地址
timeout：超时时间（默认2S）
validate：验证回复数据（默认为否）
三、MSS是什么？
MSS（Maximum Segment Size 最大分段大小）。
网络上传递数据，很多时候要考虑到能传递单个最大数据的大小（MSS=MTU-TCP-IP）。打个比方你要邮寄手机和邮寄沙发有什么区别？快递对快件的大小是有限制，手机小容易邮寄，邮寄的沙发太大邮寄不了，这时候只能走物流。但是对于客户来说到底快递能邮寄物品（除去包装）最大体积是多少？这时要减去包装盒的大小，剩下的才是里面真正物品的大小。这个物品的大小限制就好比MSS。
在网上最大发送单个数据的大小叫做MSS或者是TCP MSS，但是也要考虑到MTU值。
四、MTU是什么？
MTU（Maximum Transmission Unit）最大传输单元。
网络上传递数据，很多时候要考虑到能传递单个最大数据单元的大小（MTU=TCP+IP+数据）。上面MSS的比方中的快递对快件的大小限制就是MTU。
MTU值是发送端和接收端按照最小的MTU值进行计算，比如发送端的MTU为1500，接收端的MTU为2000，这时候协商的MTU为1500
五、MSS和MTU区分、计算。
网络工程师更关心的是MTU值，因为我们就想快递一样，比较关心包装后的大小。这个包装就是TCP和IP。这个“包装”到底有多大呢？首先是TCP这层20个字节，IP这层20个字节。如果你用的不是TCP另算。所以MSS=MTU-TCP-IP，如果不是TCP连接，这时候就不需要减去TCP头部。
IP的20个字节
TCP的20个字节
