一、链路状态数据的结构
每个LSA条目都有老化定时器(aging timer)，它存储在链路状态年龄(age)字段中。在默认情况下，30分钟(在年龄字段中，以秒为单位)后，最初发送该条目的路由器发送一个链路状态更新(LSU),其中包含序列号更高的LSA，以核实链路还处于活动状态。LSA到达其最大寿命(maxage)60分钟后，将被丢弃。LSU可以包含一个或多个LSA。与距离矢量路由器频繁地定期发送整个路由表相比，这种LSA有效性验证方法占用的带宽更少。
如下图所示，收到LSU后，路由器这样做。
- 如果LSDB中没有这样的条目，则将其加入到LSDB中，返回一个链路状态确认(LSAck)，将该信息扩散到其他路由器，运行SPF，并更新其路由表。
- 如果有这样的条目，且LSU中包含的信息与之相同，则忽略它。
- 如果有这样的条目，但是LSU中包含的信息更新，则将其加入到LSDB中，返回一个LSAck，将该信息扩散到其他路由器，运行SPF，并更新其路由表。
- 如果有这样的条目，但LSU中包含的信息更旧，则将一个包含新信息的LSU发送给发送方。
二、OSPF的五种包

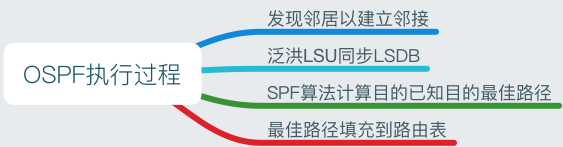

OSPF执行多种功能，其中包括：
填充好路由表后，链路的状态可能发生变化。OSPF检查到这种变化后，在区域内泛洪有关这种变化的信息(还可能将其泛洪到其它区域)，以维护所有邻接路由器的LSDB。
本文介绍如下表所示的5种OSPF分组，并阐述在什么地方及如何使用它们来建立OSPF邻接关系和维护OSPF拓扑数据库。

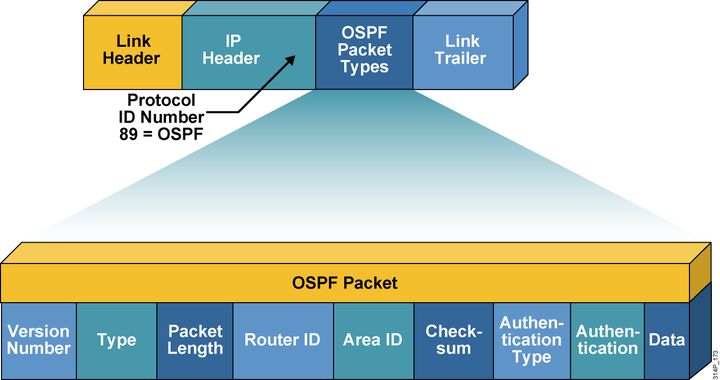

这5种OSPF分组都被直接封装到IP分组的有效负载中，如下图所示，OSPF分组不使用传输控制协议(TCP)和用户数据报协议(UDP)。OSPF要求使用可靠的分组传输机制，但由于没有使用TCP，OSPF将使用确认分组(5类OSPF分组)来实现自己的确认机制
如上图所示，IP报头中的协议标识符89表示OSPF分组。所有OSPF分组开头的报头格式都相同，该报头中包含以下字段。
- 版本号：对于OSPF第2版(用于IPv4的最新OSPF版本)，设置为2。后面会介绍用于IPv6的OSPF第3版。
- 分组类型：区分5种OSPF分组的长度，单位为字节。
- 分组长度：OSPF分组的长度，单位为字节。
- 路由器ID：标识最初发送分组的路由器。
- 区域ID：指出分组来自哪个区域。
- 校验和：用于分组报头错误检测，确保OSPF分组在传输过程中未受损。
- 身份验证类型：一个OSPF选项，指出路由器不进行身份验证、使用明文密码进行身份验证还是使用加密的消息摘要5(MD5)进行身份验证。
- 身份验证：同身份验证类型结合使用。
- 数据：包含的信息随OSPF分组类型而异。
- 对于Hello分组，包含一个由已知邻居组成的列表。
- 对于DBD分组，包含LSDB摘要，其中包括所有已知路由器的ID、最后使用的序列号以及一些其他字段。
- 对于LSR分组，包含需要的LSU类型和能够提供所需LSU的路由器ID。
- LSU分组，包含完整的LSA条目，一个OSPF更新分组中可以包含多个LSA条目。
- 对于LSAck分组，该字段为空。
OSPF内容比较多.会继续连载…..
