106.每日一练

一、题目

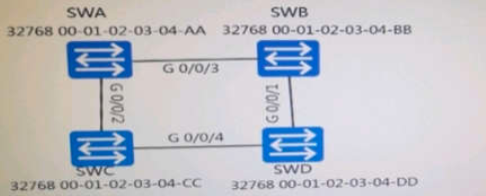

[单选题]下图中所有交换机都开启了STP协议，假设所有端口的路径开销值都为200。则SWD的G0/0/4端口收到的配置BPDU报文中包含的跟路径开销值是多少?

A. 0

B. 200

C. 400

D. 600

二、答案

B

三、解析

由于SWA的桥ID最小，此时SWA成为网络中的ROOT，SWA发送BPDU信息，发出不累计开销值，所以BPDU发送到SWC后，SWC收到的开销为0，此时进行COST累计，为200，并转发此BPDU报文，发送到SWD，收到报文时等于200开销，如果此时SWD继续转发，则累计开销值。

STP的运行步骤：

先选举出根桥

2、在每个非根桥上选举出一个根端口

3、在每个非根桥上选举出指定端口

4、阻塞非指定端口

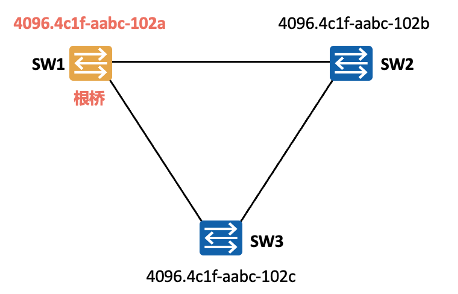

1、根桥选举：

根桥在全网中只有一个，它是整个网络的逻辑中心，但不一定是物理中心。根桥会根据网络拓扑的变化而动态变化。

网络收敛后，根桥会按照一定的时间间隔产生并向外发送配置BPDU，其他设备仅对该报文进行处理，传达拓扑变化记录，从而保证拓扑的稳定。

在初始转态下所有开启STP协议的设备，都会认为自己是根桥，会相互通告自己的BPDU报文。其中每个设备发送BGPU的桥ID的Root ID都会设备为自身的Bridge ID。其它交换机收到后，会先比较桥ID中的优先级（默认为32768）。如果优先级一致，则再比较桥MAC地址，最终选举出根桥来，并且根桥设备的所有端口都为指定端口。比较的原则是越小越优

2、非根桥选举出根端口：

在选举出根桥后，其它的非根桥设备，会再次根据接收的BPDU报文，将本身到达根桥最优的唯一端口选举为根端口。选举规则如下：

1. 比较根路径开销（RPC）：交换机上端口到达根桥路径的总开销，越小越优
2. 比较上行设备的BID：当RPC一致的时候，会比较上行设备的BID，比较原则为越小越优。
3. 比较发送端口的端口ID：当RPC和上行设备的BID一致时，则开始比较发送端口的端口ID。比较原则也是越小越优。

3、非根桥设备选举指定端口：

在选举出根端口后，在每条链路上选举出唯一指定端口。选举规则也和根端口选择规则一致。

阻塞备用端口：

在相续选举出根端口和指定端口后，交换机会将其余端口设置为（AP）备用端口，而这些备用端口则会在逻辑层面将其阻塞（Blocking），进而达到防环的效果。
