143.每日一练

一、题目

[多选]如下图所示网络，所有交换机开启STP协议。关闭SWA的G0/0/2端口配置BPDU的发送功能，SWC的 G0/0/1重新收敛成为根端口，关于STP拓扑变化此过程，下列说法正确的有?

A. SWB向SWA专发TCN BPDU

B. SWC向SWB发送TCN BPDU报文

C. SWB向SWC发送TCA置位的配置BPDU

D. SWA发送TC置位的配置BPDU

二、答案

ABCD

三、解析

1、STP协议中BPDU消息的类型如下：

2、STP的触发拓扑变化：

当上游端口关闭STP发送时我们将设备接口当做单通处理，也就是SWA无法将BPDU送往SWC，SWC等待20s之后感知到生成树故障，此时开始拓扑的收敛，触发设备的TCN BPDU信息也就是我们说所的拓扑改变信息发送。

3、接下的STP拓扑变化步骤如下：

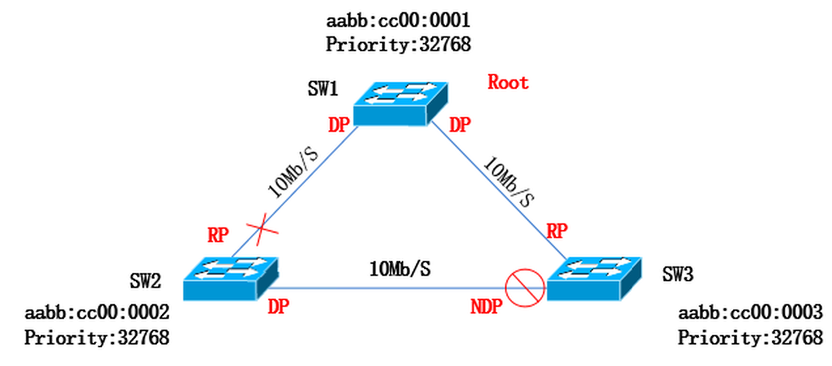

在如下网络中

1、SW2检测到RP端口收不到BPDU，但是接口是UP的，等待20s时间，感知到STP的链路故障了；

2、SW2开始向可以转发的端口发送TCN BPDU （2s/次）等待对方回复TCA BPDU停止

3、对端收到TCN BPDU 立即回复SW2 TCA BPDU，终止SW2的发送，并向SW1（ROOT）发送TCN BPDU

4、SW1 收到TCN BPDU 立即回复SW3 TCA BPDU，终止SW3的发送

5、SW1为ROOT，ROOT发送 TC BPDU，所有设备收到TC BPDU后将MAC地址老化时间设为15s

等待NDP端口迁移完成即可完成收敛

所以感知到故障之后的收敛时间为：15+15=30s

同时我们要加上感知到链路故障的时间是20s，所以变换时间为20+30=50s完成了链路收敛；

选项中ABCD过程都是再变化过程中有的步骤，对比发现全都正确。
