186.每日一练

一、题目

ICMP报文不包含端口号，所以无法使用NAPT
A. 对
B. 错

二、答案

B

三、解析

ICMP虽然没有端口号，但是ICMP协议是可以使用NAPT的。NAPT会利用ICMP协议里面的Identifier字段的值当做端口号来进行转换。

当NAPT设备收到一个出站的ICMP消息（例如ping请求）时，它会记录数据包的源IP地址和ICMP的Identifier字段的值，然后分配一个唯一的端口号。随后，NAPT设备会修改出站ICMP消息，将源IP地址更改为NAPT设备的公共IP地址，同时将ICMP的Identifier字段更改为分配的端口号。这样，NAPT设备可以在内部网络中跟踪多个ICMP会话，同时使用唯一的端口号进行地址转换。

当目标服务器收到经过NAPT设备处理的ICMP消息时，它会将响应返回给NAPT设备。NAPT设备查找之前记录的映射表，将目标IP地址和端口号还原为原始的内部IP地址和ICMP的Identifier字段的值，然后将响应消息路由回到内部主机。

四、扩展–NAT

随着互联网的用户增多，IP的公网地址资源显得越发的短缺。NAT（Network Address Translation，网络地址转换）技术可以将局域网IP地址转换为公网IP地址，从而实现互联网的访问。除此之外，NAT技术还能够帮助我们隐藏内网主机的真实IP地址，从而防止外网对内网主机的攻击，提高内网的安全性。

NAT技术包含有以下几种分类：

1.1.1  静态NAT

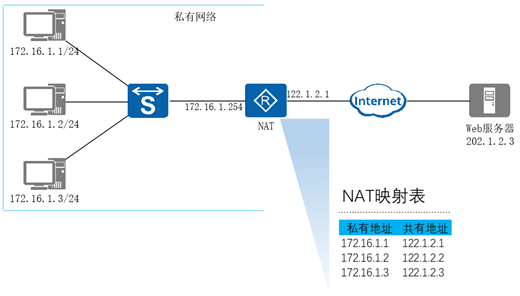

静态NAT建立起局域网私网地址与公网地址一对一的映射关系。有多少私网地址就需要有多少个公网地址来建立起映射。NAT技术解决的是公网IPv4地址不足的问题，如果所有私网IP都进行一对一转换的话，那NAT就没有任何的意义。因此静态 NAT实际应用中使用的情景并不多，一般是使用在内网服务器需要被外网用户访问的场景中，如图所示。

配置静态NAT的方式很简单，只需在互联网出接口上通过nat static命令配置即可，如下所示：

配置完毕后，在出口路由器上可使用命令display nat static命令查看地址池映射关系，如下所示：

1.1.2  动态NAT

动态NAT，顾名思义，其中的私网IP地址与公网IP地址之间的转换不是固定的，具有动态性。通过把需要访问外网的私网IP地址动态地与公网IP地址建立临时映射关系，并将报文中的私网IP地址进行对应的临时替换，待返回报文到达设备时再根据映射表“反向”把公网IP地址临时替换回对应的私网IP地址，然后转发给主机，实现内网用户和外网的通讯。当映射关系超时后，该流量对应的公网地址将进行回收，不再与该私网地址对应，而是可以分配给其他私网地址来进行映射，如图所示。

动态NAT的实现方式有两种，一种是Basic NAT，另一种是NAPT。Basic NAT是一种“一对一”的动态地址转换，即一个私网IP地址与一个公网IP地址进行映射；而NAPT则是通过引入“端口”变量，实现“多对一”的动态地址转换，即多个私网IP地址可以与同一个公网IP地址进行映射。目前使用最多的是NAPT方式，因为它能够提供多对一的映射功能。

• NAPT实现原理

NAPT使用“IP地址+端口号”的形式进行转换，相当于增加了一个变量，最终可以使多个私网IP地址共用一个公网IP地址访问外网。如图 所示为NAPT的实现原理，具体过程如下。

动态NAT的配置遵循以下步骤：

① 在出口路由器上配置ACL，从而确定允许进行NAT的网段或流量

②在出口路由器上定义地址池

③在出口路由器的出接口上绑定ACL和地址池

④在出口路由器上执行【display nat session all】命令，查看NAPT会话信息进行验证

在NAPT转换中有一种特例叫做Easy IP，它可以实现自动根据路由器广域网接口的公网IP地址实现与私网IP地址之间的映射，不需要创建公网地址池。

Easy IP主要应用在将路由器广域网接口IP地址作为要被映射的公网IP地址的情形，特别适用于中小企业局域网接入到互联网的情况。一般中小型企业具有以下特点：内网主机较少、出接口通过拨号方式获取临时公网IP以供内网主机访问互联网，如图 所示。

Easy IP的配置遵循以下步骤：

① 在出口路由器上配置ACL，从而确定允许进行NAT的网段或流量

②在出口路由器的出接口上绑定ACL

③在出口路由器上进行验证
