一、题目

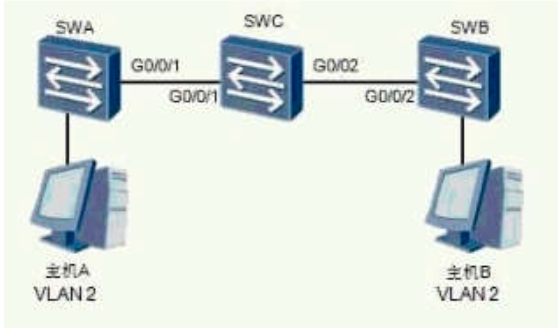

如图所示,网络管理员在SWA与SWB上创建VLAN2,并将两台交换机上连接主机的端口配置为Access端 口,划入VLAN2。将SA的G0/0/1与SWB的G0/0/2配置为Trunk端口,允许所有VLAN通过。则要实现两台主 机间能够正常通信,还需要()。单选
A. 在SWC上创建VLAN 2即可
B. 配置SWC上的G0/0/1为trunk端口且允许VLAN 2通过即可
C. 配置SWC上的G0/0/1和G0/0/2为trunk端口且允许VLAN 2通过即可
D. 在SWC上创建VLAN2,配置G0/0/1和G0/0/2为trunk端口,且允许VLAN2通过
二、答案
D
三、解析
VLAN是虚拟局域网的缩写,它可以帮助网络管理员更加灵活地管理网络设备和网络流量。在交换机中,VLAN的主要作用是将物理设备划分为不同的逻辑网络,从而达到隔离流量、提高网络安全性的目的。在交换机中,VLAN的实现分为两种模式:access模式和trunk模式。
Access模式是指交换机将一个物理端口与一个VLAN绑定,所有连接到这个端口的设备都属于同一个VLAN,而trunk模式则是指交换机将一个物理端口与多个VLAN绑定,可以传输多个VLAN的数据。在接下来的内容中,我们将探讨数据包在access模式和trunk模式下的转发过程和条件判定。
Access模式下,当一个数据包到达交换机的物理接口时,交换机会首先检查该数据包的目的MAC地址是否已经在该VLAN中存在对应的端口。如果存在,则将数据包转发到该端口,如果不存在,则将数据包广播到所有属于该VLAN的端口,除了接收该数据包的端口之外。因此,access模式下的交换机只能转发属于同一个VLAN的数据包。
Trunk模式下,交换机可以传输多个VLAN的数据包。当一个数据包到达交换机的物理接口时,交换机会首先检查该数据包的VLAN ID是否存在于该端口所绑定的VLAN列表中。如果存在,则将数据包转发到该VLAN所绑定的所有端口上,否则将丢弃该数据包。在trunk模式下,交换机需要使用特殊的协议将不同VLAN的数据包进行区分和标记,常见的协议包括IEEE 802.1Q和ISL(Inter-Switch Link)。
在进行VLAN的配置和使用过程中,需要注意以下几点:
- Access模式下,一个物理端口只能与一个VLAN绑定。
- Trunk模式下,一个物理端口可以与多个VLAN绑定。
- 在trunk模式下,需要在两端的物理接口上都进行VLAN的配置,以确保数据包能够正确地传输。
- VLAN ID的范围是1-4094,其中1和4094是保留的,不能使用。
- 在使用trunk模式进行VLAN传输时,需要保证两端的交换机都支持相同的协议,否则无法进行VLAN的传输。
总之,VLAN是网络中一个非常重要的概念,通过在交换机上的配置,可以实现对网络设备和流量的灵活管理和控制。在实际的网络运维中,网络管理员需要根据实际情况合理配置
